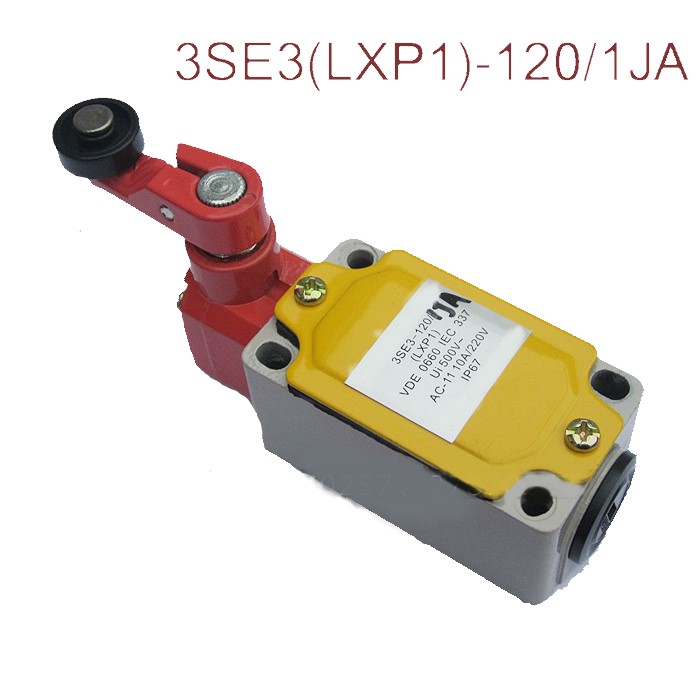

3SE3(LXP1)-120/1GA、J、H、K行程開關
一、產品性能：
適用于交流50～60Hz，電壓AC380；DC220V；電流10A的控制電路中，作為機床、機械的自動控制、限制運動、傳動機構動作或程序控制之用。
正常工作在-25℃+40℃的環境溫度中；95%的環境濕度中；海拔在2000m；防護等能IP65。
操作系統 | 特征 |
B型 | 直動、自動復位 |
C型 | 直動、自動復位、有緩沖 |
D型 | 直動、有滾輪、自動復位、有緩沖 |
E型 | 角杠桿、有滾輪、自動復位 |
F型 | 角杠桿、有滾輪、自動復位 |
G型 | 單搖桿、轉動單輪、自動復位、搖桿任意角度安裝 |
J型 | 單搖桿、轉動單輪、自動復位、搖桿在四個方向上安裝 |
H型 | 單搖桿、轉動單輪、自動復位、有阻尼搖桿任意角度安裝 |
K型 | 單搖桿、轉動單輪、自動復位、搖桿在四個方向上安裝、有阻尼 |
U型 | 長度可調單搖桿、單輪、自動復位 |
N型 | 長度可調單搖桿、單輪、自動復位、有阻尼 |
P型 | 鋁桿長度可調、自動復位、有阻尼 |
Q型 | 塑料桿長度可調、自動復位、有阻尼 |
V型 | 鋁桿長度可調、自動復位 |
W型 | 塑料桿長度可調、自動復位 |
T型 | 叉型桿、雙輪、不自動復位 |
R型 | W向型、自動復位 |
二、結構特點
行程開關分開啟式和保護式兩大類，獨頭型式分別有一常開一常閉，一常開二常閉，二常開二常閉；動作方式有瞬動型和蠕動型。頭部結構有直動、杠桿、單輪、雙輪、滾輪擺桿可調、杠桿可調和彈簧桿等。配用塑料是基座的為開啟式；配用硅鋁合金（寬型、窄型）外殼的為保護式。
三、主要技術參數
交流AC | 直流DC | ||
電壓V | 電流Ie/AC-11A | 電壓V | 電流Ie/AC-11A |
24 | 24 | 24 | 10 |
125 | 125 | 48 | 5 |
220 | 220 | 110 | 1 |
380 | 380 | 220 | 0.4 |
500 | 500 | 440 | 0.2 |
